Szczegóły Produktu:
|
Częstotliwość wyjściowa:: | 330-530 MHz (opcjonalnie), | Moc wyjściowa:: | 5-20W |
---|---|---|---|
Tryb transmisji:: | Pełny dupleks | Interfejsy Ethernet:: | RJ45 |
Modulacja:: | TDD_COFDM, tryb dupleksu z podziałem czasu | Opóźnienie transmisji:: | 50~80ms |
High Light: | Nadajnik IP 5W COFDM,nadajnik COFDM IP 330 MHz,bezprzewodowy nadajnik AV 530 MHz |

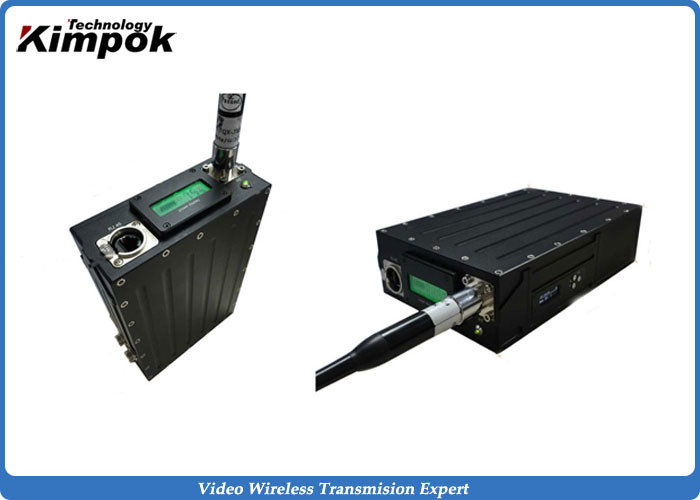

W pełni dupleksowy bezprzewodowy nadajnik-odbiornik sieci Ethernet TDD-COFDM Ethernet o niskim opóźnieniu 5W
Pełny dupleks Siatka IP COFDM Wprowadzenie:
Szerokopasmowa bezprzewodowa mobilna sieć komunikacji alarmowej TDD-COFDM jest niezależna od operatorów telekomunikacyjnych. Jej poufność, bezpieczeństwo, wydajność mobilna, która jest lepsza niż operatorów telekomunikacyjnych, jest również w pełni przejrzystą siecią bezpieczeństwa transmisji danych z szyfrowaniem.Kodowanie kanałów radiowych przy użyciu technologii modulacji TDD-COFDM, umożliwia dwukierunkową transmisję na tej samej dokładnie częstotliwości i oszczędza zasoby widma.Cokolwiek, może umożliwić przezroczystą transmisję i kontrolę sieci IP w czasie rzeczywistym oraz spełnić dwukierunkową sieć nadzoru audio i wideo. Stacja bazowa może jednocześnie osiągnąć 255 zarządzania mobilnego frontonu. Monitorowanie w czasie rzeczywistym z centralnego przełączania urządzeń punktów monitorowania oraz odpowiednia stacja bazowa działająca/stan gotowości przez centralę monitorującą, która może być lepsza dla każdego monitorowania mobilnego frontonu.
Używany w specjalnych rządowych zastosowaniach awaryjnych, takich jak: policja, straż pożarna, morska obrona wybrzeża, drogi wodne, porty, cyfrowe zarządzanie miejskie i inne działy.
Zalety:
1. Zaawansowanie: technologia modulacji kanałów TDD-COFDM, z ultraszerokopasmową, w pełni przezroczystą transmisją.
2. Bezpieczeństwo: sieć prywatna, prywatny protokół transportu komunikacji, jedyny kod synchronizacji, szyfrowanie AES.
3. Elastyczność: transparentna transmisja kanału danych IP, obsługa dostępu dla wielu użytkowników.
4. Skalowalność: sieć całkowicie cyfrowa, kompatybilna ze wszystkimi urządzeniami do transmisji danych IP.
Cechy:
1. Technologia TDD-COFDM;
2. Tryb pracy z pełnym dupleksem
3. Użytkownik może modyfikować wszystkie parametry;
4. Użyj technologii multipleksowania z podziałem czasu TDD z rozwiązaniem systemu modulacji COFDM;
5. Zapewnij maksymalny strumień wideo i danych 6,5 Mb / s, adaptacyjną technikę dynamicznej alokacji;
6. Obsługa protokołu PTP i technologii sieciowej PMD;
7. Obsługa szybkiej transmisji mobilnej bez linii wzroku (NLOS)
8. Standardowy interfejs Ethernet RJ45 do jednoczesnego przesyłania/odbierania sygnałów wideo i danych;
9. Transfer w czasie rzeczywistym;
10. Urządzenie wyposażone jest w parametry wyświetlania panelu LCD, regulowane za pomocą przycisków.;
11. Na ekranie LCD pokazuje wskaźnik siły sygnału roboczego;
12. Może być 1 lub 2 portami Ethernet i portem danych RS485/RS232/RS422;
13. Z szyfrowaniem AES128 i dostosowanym kodem klucza.
14. Super niskie opóźnienie, w granicach 50-80ms;
15. Szybkość transmisji do 6,5 mb/s;Wideo i dane zajmują ten sam kanał;
16. Dostępna częstotliwość: 330-530 MHz, należy wybrać przestrzeń 100 MHz spośród zakresu;
17. Obsługa aplikacji klasy wojskowej o wysokim standardzie
18. Niskie opóźnienie
Wydajność techniczna:
Dane techniczne:
Tryb transmisji: | Pełny dupleks |
Protokół transferu: | Standardowy TCP/IP, transparentna transmisja, szeregowy asynchroniczny |
Typ danych: | 10/100Bate-T Ethernet, przemysłowy RS-232, RS-422, standard RS-485 |
Kanał audio: | dostosowany analogowy interfejs interkomu audio (nie otwarty) |
Szybkość transmisji: | Łącznie 6,5 Mb/s; wideo i dane zajmują ten sam kanał |
Szybkość transmisji: | 720 ~ 921600bps |
Opóźnienie transmisji: | 50~80ms |
Format sieciowy: | PTP i PTMP |
BER: | ≤10-6 |
Odległość transmisji: | 1-3 km NLOS na ziemi / 40 km LOS na obszarze morskim; Dystans 1-80km LOS/50km NLOS (na śmigłowcu) |
Czułość odbioru: | -103dBm |
Interfejsy Ethernet: | RJ45 |
Fizyczny interfejs RS-232/422/485: | Sześć pinów terminali |
Fizyczny interfejs zasilania: | Sześć pinów terminali |
Fizyczny interfejs RF: | SMA kobieta |
Parametry techniczne:
Częstotliwość wyjściowa: | 330-530 MHz (opcjonalnie), krok w 1 MHz (inne częstotliwości można dostosować) |
Moc wyjściowa: | 5-20 W regulowany |
Przepustowość robocza: | Regulacja 4 MHz/8 MHz |
Szyfrowanie: | 128-bitowy AES (opcjonalnie 256-bitowy AES) |
Mechanizm korekcji: | 32-bitowy CRC, ARQ |
Modulacja: | TDD_COFDM, tryb dupleksu z podziałem czasu |
Kontrola parametrów: | regulowane parametry poprzez panel LCD, |
Napięcie robocze: | DC12V |
Ethernet: | 10/100BaseT, Auto-MDI/X, IEEE802.3 TCP, UDP, TCP/IP, TFTP, ARP, ICMP, DHCP, HTTP, SNMP, FTP, DNS |
Temperatura pracy: | -40°C~85°C |
Wbudowana bateria: | 12000mA (może być z lub nie) |
Czas pracy: | 6 godzin |
Wymiary: | 210*133*54mm |
Bezprzewodowa aplikacja nadawczo-odbiorcza IP:
Ma zaletę małej objętości i lekkości, szczególnie szeroko stosowany w UAV / dronach / quadcopterach / oktokopterach / heksakopterach, budowaniu sieci WIFIBOT itp. Takie szybkie przesyłanie sygnałów wideo w złożonym środowisku.
